一、主要結構

1.結構簡述

   L（P）GZ係列離心機主要由轉鼓、外殼、機蓋、底板、軸承座、阻尼減震器、刮料裝置、液壓係統、控製係統等組成。

1.刮刀裝置  2.機蓋  3.外殼  4.啟蓋油缸  5.轉鼓  6.軸承座  7.底板（平台）8.基礎  9.減振器  10.料位探測器  11.視鏡孔  12.防爆燈  13.清洗管 14.加料管 15. 母液出口 16.匯集料鬥

SGZ係列離心機主要由轉鼓、外殼、機蓋、底盤、三角圈、柱腳、減震彈簧、軸承座、刮料裝置、液壓係統、控製係統等組成。

1.刮刀裝置  2.機蓋  3.外殼  4.啟蓋油缸  5.轉鼓  6.軸承座  7.底盤 8.減震彈簧  9.柱腳  10.三角圈  11.匯集料鬥  12.出水管  13.加料管 14.視鏡 15. 防爆燈 16.料位探測器 17.清洗管

2.轉鼓組合

   轉鼓組合由籃板、轉鼓底、攔液板、濾布、濾布支撐、襯網等組成。

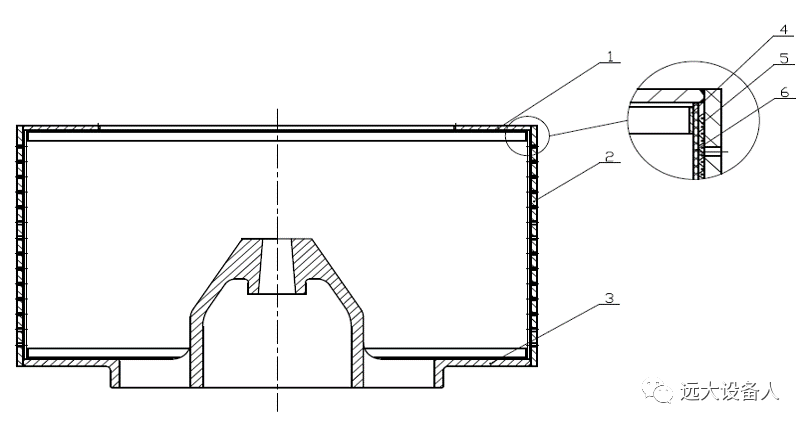

1.攔液板 2.籃板 3.轉鼓底 4.濾布撐箍 5.濾布 6.襯網

3.軸承座組合

   軸座組一般由內軸承座、軸座架、軸承、主軸、轉鼓壓蓋、主軸上壓蓋、密封件、主軸下壓蓋、主軸帶輪等組成；轉鼓安裝在主軸錐段上，通過轉鼓壓蓋壓緊，主軸與轉鼓連接處套有護套及密封件以防主軸受物料侵蝕；主軸通過軸承轉動，潤滑一般采用鋰基3#油脂潤滑，如藥用用離心機宜采用食品級潤滑脂。

4.機蓋

   機蓋由不鏽鋼或其他耐腐材料製作，機蓋上一般設有加料口、清洗口、刮刀裝置、料位探測器、防爆燈等，殼蓋與殼體連接法蘭處有U型槽，槽內嵌有密封圈，殼蓋用快開式鎖緊扣鎖緊在機殼上，根據應用環境和工藝的需要還可以選擇安裝斜盤布料器、在線清洗裝置等。

5.斜盤布料器

   斜盤布料器的布料盤在轉鼓內傾斜一定的角度，使待分離的物料能夠上下均勻的分布在轉鼓內壁上，用以改善布料效果，減少機器的振動。布料通過電機驅動，可選用變頻器控製其轉速。

6.進料裝置

   由進料管、氣動球閥、手動球閥、軟連接等組成；鬆開加料管上的對夾法蘭即可上下升降、轉動加料管以便調整加料狀態，達到最佳布料效果；氣動球閥是控製進料管路的打開或關閉，手動球閥是用於調節進料量。

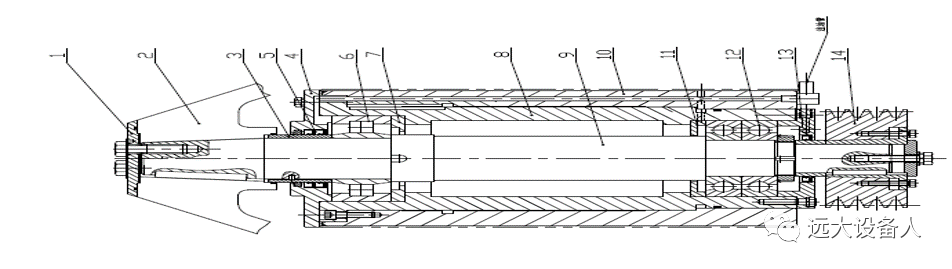

1、轉鼓壓蓋  2、轉鼓  3、主軸護套  4、主軸上壓蓋  5、密封圈  6、上軸承  7、上擋油圈 8、內軸承座 9、主軸  10、軸承座架 11、下擋油環 12、下軸承 13、主軸下壓蓋  14、主軸帶輪

清洗裝置由洗滌管、噴嘴、氣動球閥、手動球閥、軟連接等組成；根據工藝上的要求，在轉鼓內對固體進行必要的洗滌；氣動球閥是控製清洗管路的打開或關閉，手動球閥是用於調節流量。

7.刮料裝置

   刮料裝置主要由組合液壓油缸（或組合氣缸）、刮刀等組成。組合液壓油缸（或組合氣缸）安裝在殼蓋上，驅動刮刀在轉鼓內上下升降、左右旋轉。

   物料分離後，轉速降至刮料轉速，刮刀軸先通過旋轉缸產生推力轉動刮刀軸使刮刀轉動並插入濾餅層，然後啟動升降缸使刮刀緩慢下降，不斷地刮出物料，刮刀的旋轉和升降的速度是通過調速閥來控製的。

  刮刀安裝在組合液壓油缸（或組合氣缸）的軸上，用圓螺母軸向固定，刮刀的軸向調整是靠安裝在刮刀軸上調整墊來實現的，刮刀擺動的角度與升降行程由兩隻限位螺栓和兩隻接近開關來確定，限位螺栓同時也可調整刮刀口與濾布之間的距離（約5～10mm左右）及刮刀與轉鼓底、蓋之間的距離約5mm左右。

  刮刀的轉動通過液壓（氣動）裝置來完成，刮刀片相對於轉鼓逆向轉動，插入濾餅層，連接不斷地刮料，刮刀的行程也由限位螺栓和接近開關調節，刮刀的走刀速度由液壓調速閥調節。

8.料位探測裝置

   本部件的作用是自動控製轉鼓的裝料量，它主要由探測軸、探測板、凸輪、彈簧、氣缸及接近開關等零件組成。當工作時氣缸帶動凸輪轉動，在彈簧力的作用下，凸輪相對於轉鼓逆向轉動一定角度，探測板進入轉鼓，進料後隨著料位的增加，當探測板觸到物料時，料層將推動探測板克服彈簧力轉動，當轉動後接近開關與凸輪斷開，傳出開/關信號，關閉加料閥門停止加料；這時氣缸反向運動，帶動凸輪複位，直至料位探測板退出轉鼓。

  調整方法：

拆開上蓋，鬆開夾緊螺栓，撥動探測軸調整與凸輪的相對位置，根據需要向轉鼓內或向轉鼓外調整，離轉鼓口的距離調整到需要的位置（一般距轉鼓口向內15～25mm），同時調整接近開關及兩個限位螺栓。也可以鬆開探測板的緊定螺栓，直接調整探測板至合適的位置。

9.氣動控製係統

   主要由氣缸、閥、空氣單元、氣管、接頭等零部件組成。空氣單元可實現個氣動元件執行自動操作，主要由氣動三聯件、電磁閥、管路等零部件組成，工作時壓力調整範圍0.4～0.6Mpa（一般0.4Mpa），主要執行元件有加料閥、清洗閥及料位探測氣缸，通常來說，本裝置可以固定在強麵或托架上。

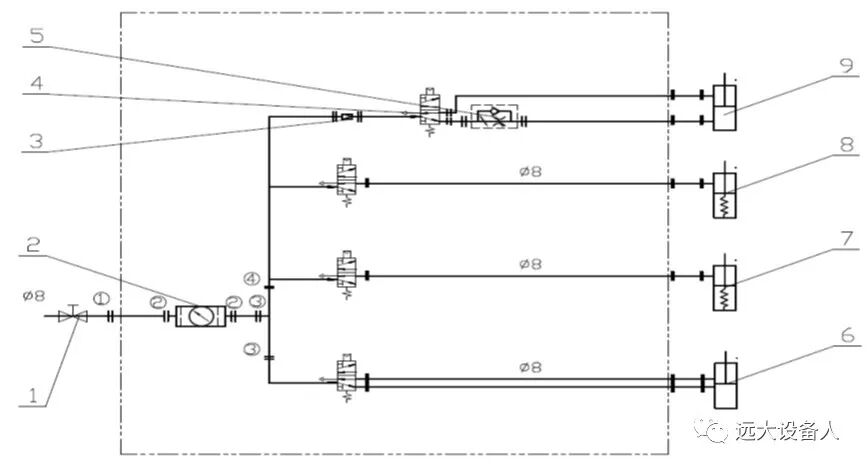

 1、截至閥    2、氣動三聯件   3、減壓閥   4、電磁閥   5、調速閥    6、在線清洗液閥     7、清洗閥   8、加料閥   9、料位探測閥

10.軸承潤滑係統

    主軸承采用手動加脂泵加脂潤滑，上軸承加脂時請卸去轉鼓上的壓蓋後用手動加脂泵定期加脂潤滑，下軸承可直接通過底盤下麵的專用口定期加脂潤滑，從而保證了主軸的潤滑。有部分機型上、下軸承加脂口都引至底盤底部，可通過專用口進行加脂。

    軸承的潤滑一般采用鋰基3#脂進行潤滑（藥用潔淨型離心機宜采用食品級潤滑脂），回油也是通過軸座底部的一根管道排出。

11.刮刀液壓係統

    該液壓係統的功能是形成一個閉式回路，其作用是將液壓油送給油缸，以形成往複運動從而刮下物料後複位。

    油泵通過一個聯軸器與電機相聯，油泵將油從油箱抽出，經過濾油器並送入係統內，其壓力由裝在集成塊上的壓力表（7）來顯示確定。

12.進料和洗滌裝置

    一般在離心機的放料口上裝有進料閥，為了防止物料沉積，進料管應盡可能地短並且盡可能地直，進料壓力取決於進料落差，其落差約1500~2000mm，最大落差5000mm。

     如果進料管路沒有排空，在進料閥關閉時會在進料管內產生一個真空，這樣經常會使進料係統內的物料斷斷續續地流入離心機，而造成裝料不平，引起離心機平衡失調，發生振動，因此在進料閥底部裝有一根排空管，在進料管與離心機之間要用軟聯接，並且在機門上應裝有一個手動球閥，以調節進料速度。

    洗滌閥一般要裝在離心機機門上，在洗滌閥與洗滌液儲罐之間要用軟管連接，為了達到最佳的洗滌效果，洗液的最小壓力為1.5Pa。

二、工作原理

    離心機進料閥、清洗閥、出料閥門的開關及主機的製動、卸料等操作由PLC程序和電器係統控製全自動操作，也可半自動操作。接通電源，啟動離心機，當轉鼓轉速達到加料轉速後，進料閥自動打開，懸浮液沿進料管進入機內，並均勻地附於轉鼓壁上；料裝滿後，進料閥關閉，這時轉鼓轉速上升，進入分離階段，在離心力的作用下，懸浮液中大部分液體經濾網、濾布及轉鼓壁上的小孔被甩出，經底盤上圓形排液口流入收集器，固體則截留在轉鼓內。當物料甩幹到設定時間後，清洗閥自動開啟，清洗水經清洗管噴淋在固體物料上，分離出來的清洗液根據需要可以選擇分開收集。當清洗液達到工藝設定要求後，清洗閥關閉，此時進入固相脫水過程。當固體含濕量達到工藝要求後，轉鼓轉速降至設定刮料轉速。這時，裝有液壓油缸驅動刮刀旋轉和升降，固體物料被刮下從底盤下麵的匯集料鬥孔排出；當刮刀旋轉到與離心濾布一定距離時（大約5～10mm左右），刮刀裝置上的連杆觸及限位螺杆並靠近接近開關時（距接近開關端麵2～5mm左右），刮刀停止旋轉並停留一段時間（大約20s）後隨即返退到原來位置，進入下一個周期，周而複始，完成對懸浮液的分離。

三、使用注意事項

1.離心機負荷必須均勻。

2.轉鼓內的物料最大重量及最高轉速不能超過離心機銘牌標注的額定值。除非離心機製造廠同意更改有關數據。

3.如果出現離心機振動過大或異常噪音，應立即關閉離心機，停止運行，切斷電源，檢查原因。

4.如果離心機處理的物料中含有易燃、易爆的成份，用戶在訂貨時應提出相關要求，選購防爆型離心機，使用時要采取防爆配套措施。

5.如果在轉鼓裏發生了燃爆或轉鼓內的物料發生了燃爆，操作人員必須立即向有關權威部門報告並及時采取措施（如惰性化保護等）。

6.離心機的機蓋隻能在清洗時由於操作上的需要才可打開，在機蓋打開時，轉鼓必須是靜止的。

7.每年至少應由有資質人員對離心機在運轉中的狀態作全麵檢查一次，如果需要，可以拆開檢查。

8.定期用油脂對各個潤滑點進行潤滑。
